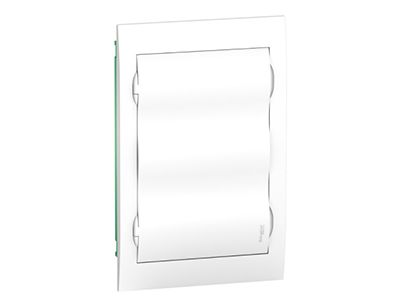

Razdjelnik za 36 osig, bijela vrata P/Ž, Easy9
Osnovno
opseg
Easy9
Vrsta proizvoda ili dijela
Ormar
tip kučišta
Modularni ormar
Nb of 18 mm modules per row
12
Dodatno
...Pregledaj potpun opis proizvoda
Osnovno
opseg
Easy9
Vrsta proizvoda ili dijela
Ormar
tip kučišta
Modularni ormar
Nb of 18 mm modules per row
12
Dodatno
montiranje kučišta
U istoj ravnini
9 mm vrhovi
24
Nb of horizontal rows
3
ukupan broj 18 mm modula
36
tip pregrade
DIN
Vrsta instalacije
Unutra
funkcija bloka stezaljki
Zemlja / nula
broj blokova stezaljki
2 zemlja / nula vijčano)22
kabelska uvodnica
Ulaz kroz cijev
Type of door
Obična vrata
strana otvaranja vrata
Reverzibilan 180 °)
[In] nazivna struja
80 A
[Ue] radni nazivni napon
400 V AC
[Uimp] nazivni napon podnošenja impulsa
2,5 kV
[Ui] nazivni napon izolacije
500 V
materijal kučišta
Ormar samogasiva plastika
širina
Izvana 300 mm
visina
Izvana 470 mm
dubina
Izvana 103 mm
boja
bijelo (RAL 9003)
masa proizvoda
1870 g
Okolina
Norme
IEC 60670-1-24
otpornost na plamen
650 °C 1800 s ) IEC 60695-2-10
IP stupanj zaštite
IP40u skladu sIEC 60529(zatvorena vrata)
IP30u skladu sIEC 60529(otvorena vrata)
IK stupanj zaštite
IK07 conforming to IEC 62262
stupanj zagađenja
2
Okolišna temperatura zraka pri radu
-5…60 °C
Okolišna temperatura zraka pri skladištenju
-15…70 °C
Packing Units
Vrsta pakirne jedinice Paketa 1
PCE
Broj pakirnih jedinica u Paketu 1
1
Paket 1 Težina
1,76 kg
Paket 1 Visina
10 cm
Paket 1 Širina
30 cm
Paket 1 Duljina
47,5 cm
Vrsta pakirne jedinice Paketa 2
CAR
Broj pakirnih jedinica u Paketu 2
4
Paket 2 Težina
7,64 kg
Paket 2 Visina
33,5 cm
Paket 2 Širina
43 cm
Paket 2 Duljina
47 cm
Vrsta pakirne jedinice Paketa 3
P12
Broj pakirnih jedinica u Paketu 3
48
Paket 3 Težina
104,225 kg
Paket 3 Visina
110,5 cm
Paket 3 Širina
80 cm
Paket 3 Duljina
120 cm
